概述

濕式靜電除塵器（WESP)是有效控制燃煤電廠排 放pm2.5的有效設備，pm2.5是指大氣中直徑小于或 等于2.5微米的顆粒，其富含有毒物質且輸送距離遠，
對于大氣環境和人體健康有嚴重影響。根據美國環境 保護局(EPA)pm2.5標準定義，pm2.5分為：
過濾性pm2.5:在250F或更高時仍以固態形式存在，
其比例約占25%。
冷凝性pm2.5:蒸汽在室溫下冷凝形成，如S03硫酸 霧，有毒金屬污染物——汞、鎘、鉻、鉛、鎂等，其 比例約占75%?
而現有的常規靜電除塵器、濕法脫硫裝S對去除 pm2.5幾乎無效，布袋除塵器對冷凝性pm2.5去除也 無效，而濕式靜電除塵器對去除pm2.5效率大于95%。
因此高效濕式靜電除塵器在國外已被廣泛應用，其工作原理和常規電除塵器相同，都是通 過高壓放電，使塵氣顆粒荷電、收集和清灰三個步驟，不同的則是清灰方式：
常規靜電除塵器是通過機械振打清灰來保持陰極線和陽極板的清潔，保證收塵面積而保證 除塵效率，但缺點也顯而易見，主要是清灰不夠徹底，從而影響除塵效率，而且無法避免因 振打而產生的二次揚塵。
濕式靜電除塵器是采用液體清灰，塵氣進入濕式靜電除塵器后，接觸噴入的水霧而使粉塵 凝并、增濕，使粉塵和水霧顆粒一起荷電，一起被收集到收塵極板上，隨即被噴射的清洗水 沖洗干凈，使?jié)袷届o電除塵器始終高效穩定運行。

工作原理

濕式電除塵器是在克服噴水除塵器和靜電除塵器 弊端的基礎上發展起來的，它的工作原理與普通的靜 電除塵器一樣，主要涉及了懸浮粒子荷電，帶電粒子 在電池里遷移和捕集，以及將捕集物從集塵器表面清 除這三個基本過程。該過程大致為：通過進氣口和氣 流分布系統將含塵煙氣輸送到除塵器電場中，而水則 在噴嘴的作用下呈霧狀噴入，其中噴嘴同時配H在進 氣口和電場的上方。在除塵器入口部分，含塵煙氣中 的粉塵會與水霧相碰撞，并以顆粒的形式落入灰斗中。
在電場區中，荷電水滴由于其電性在電 場力的作用下會被集塵極捕獲落在集塵極 板上，而煙氣中的粉塵在荷電的水滴潤濕 后也會帶上電性，故其也會落在集塵極板 上，而在集塵極捕獲到足夠多的水滴后則 會在集塵極板上形成水膜，故被捕獲的粉 塵先通過水膜的流動流入灰斗中，然后再通過灰斗排入沉淀池中。
濕式電除塵器在除塵過程中，金屬放電 極在直流高電壓的作用下，將其周圍氣體 電離，粉塵在電場中荷電并在電場力的作 用下向集塵極運動，當運動到集塵極表面 時，隨液體膜流下而被除去。因此WESP運 行的三個階段與干式ESP相同一荷電、收 集和清灰。然而與振打清灰不同的是， WESP采用的是液體沖洗集塵板表面來進行 清灰。

濕式靜電除塵器（WESP )和常規餘電除塵器（ESP )的比較

運行 效果		單位	ESP	WESP
	反電暈		是	否
	二次夾帶		是	否
	PM10去除		里	是
	pm2.5去除		否	是
	S03去除		否	是
	汞及其化合物去除		否	是
	不透明去除		否	是
運行 參數	Precipitation rate	Ft/Sec	0.05-1.00	0.15-2.22
	比集塵面積	Ft2/Mcfm	50-1000	50-500
	起暈電壓	Watts/Mcfm	50-500	50-3000
	煙氣流速	Ft/Sec	3-8	3-15+



性能特性

●除塵效率高，除塵性能和粉塵特性無關，對黏性大 或比電阻高的粉塵都能有效收集，還能捕集濕法脫 硫工藝中形成的石膏雨或硫酸銨雨，避免了另類的 粉塵超標，同時還避免了對煙囪的腐蝕；
●沒有二次揚塵，排放濃度更低。在與常規除塵器 配合使用的情況下，可以保證粉塵排放濃度 ≤5mg/Nm3;
●電場內部沒有機械傳動部件，運轉率高，可靠性 好；
●適應性強，可適應任何煤種；
●運行阻力小，~200Pa;
●可變感應系統，高頻單相高壓系統；
●模塊化設計，體積小。

濕式靜電除塵器的形成

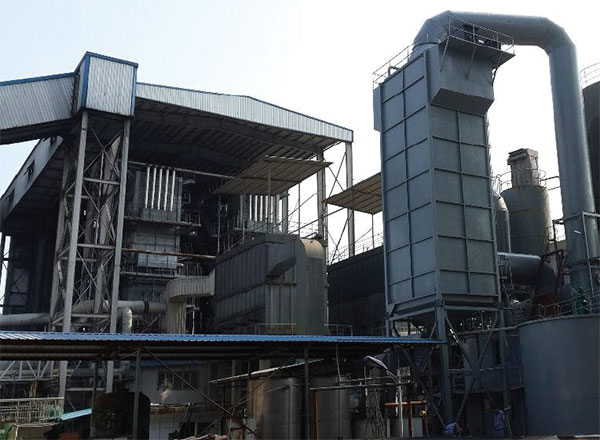

臥式：板式-水平煙氣方向

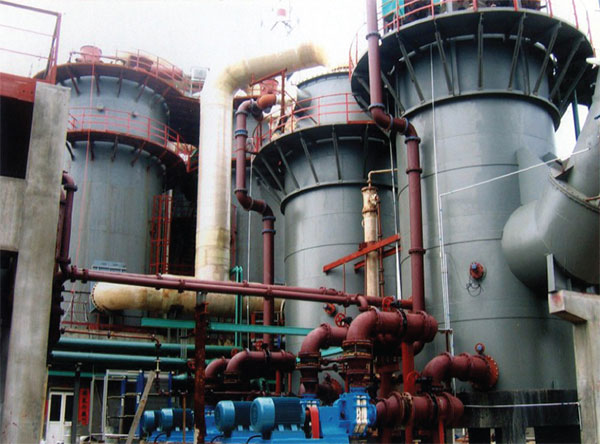

豎式：管式或板式-垂直煙氣方向

濕式靜電除塵器的發展趨勢

我國濕式靜電除塵器技術發展迅速，從著手研發至今， 在短短幾年內已有了長足進步，并且已在燃煤電廠中得到了 應用。已投運濕式電除塵器的成功經驗表明，燃煤電廠在濕 法脫硫后建設濕式電除塵器，完全可以作為煙囪前的一 道把關措施，在實現超低排放，全面解決煙囪、pm2.5、石 膏雨、S03、汞、多種重金屬、二噁英及多環芳烴（PAHs) 等多種污染物問題，為治理霧霾作出貢獻。
在國內外對復合污染物曰益重視的大背景下，國內外許 多企業和研究機構開始重視WESP這一技術，并對其作了大 量的深入研究。目前已廣泛應用于有色金屬冶煉除塵、硫酸 工業酸霧處理、轉爐煤氣煙氣除塵、鋼鐵行業高濕除塵、燃 煤電廠煙氣除塵等各個領域。

SDL立式濕式電除塵器規格參數表

型號規格	處理煙氣量 m3/h	電場截面積 ㎡	直徑 m	高度 m	工作溫度℃	工作壓力 MPa	工作效率 >%	配用電源 A/KV
SDL5-61	10800-18000	5	3.00	15.0	5~90	1.00	99	0.2-0.4/72
SDL10-128	21600 ~36000	10	4.40	16.0	5~90	1.00	99	0.2-0.4/72
SDJ15-196	37800~54000	15	5.40	16.4	5~90	1.00	99	0.8-1.2/72
SDL20-248	57600-72000	20	6.00	16.8	5~90	1.00	99	1.0-1.4/72
SDL25-320	72000-90000	25	6.60	17.0	5~90	1.00	99	1.2-1.5/72
SDL30-384	86400~108000	30	6.90	17.2	5~90	1.00	99	1.4-1.6/72
SDL35-448	108000-126000	35	7.30	17.4	5~90	1.00	99	1.5-1.8/72
SDL40-512	115000~144000	40	7.70	17.6	5-90	1.00	99	1.0-1.4/72 2臺
SDL45-576	130000-162000	45	8.00	17.8	5~90	1.00	99	1.0-1.4/72 2臺
SDL50-640	144000~180000	50	8.30	18.0	5~90	1.00	99	1.2-1.5/72 2 臺
SDL55-704	159000~216000	55	8.70	18.2	5~90	1.00	99	1.2-1.5/72 2臺
SDL60-768	173000~216000	60	9.00	18.4	5-90	1.00	99	1.4-1.6/72 2臺
SDL65-832	187000-234000	65	9.40	18.6	5~90	1.00	99	1.4-1.6/72 2臺
SDL70-896	202000~270000	70	9.70	18.8	5~90	1.00	99	1.5-1.8/72 2臺
SDL75-960	216000-270000	75	10.00	19.2	5~90	1.00	99	1.5-2.0/72 2 臺
SDL80-1024	231000-288000	80	10.60	19.6	5-90	1.00	99	1.6-2.0/72 2 臺
